Visió general

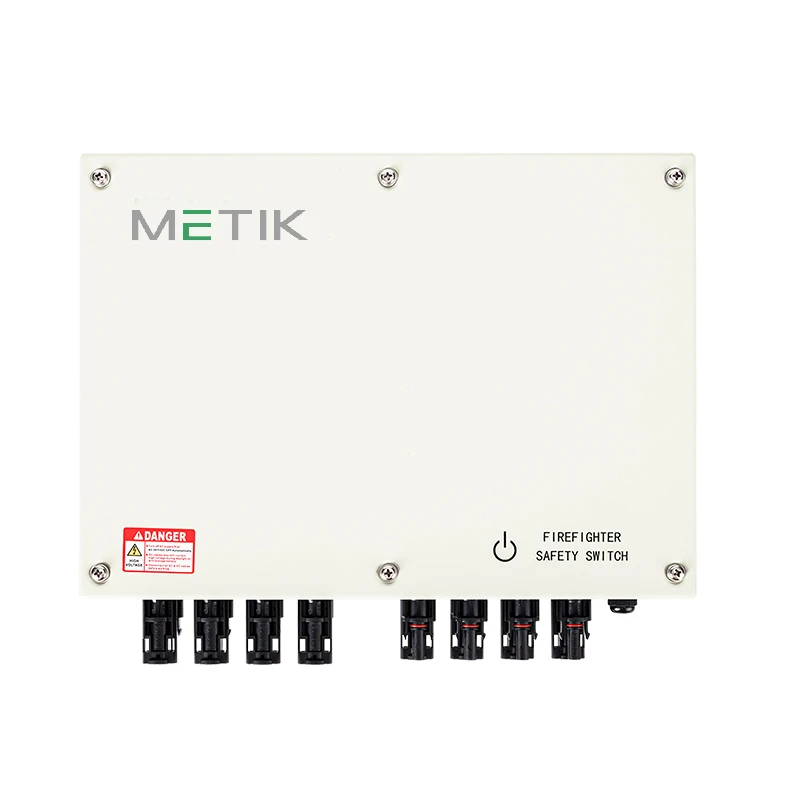

La unitat d'apagada ràpida (RSD) de nivell String- és un component de seguretat de maquinari integrat directament a les cadenes solars fotovoltaiques. En un senyal d'activació de l'iniciador de terra o una pèrdua d'energia de la xarxa, el dispositiu desconnecta ràpidament l'alimentació de CC a nivell de cadena en uns mil·lisegons.
Especificacions tècniques
|
Item |
Especificació |
|
Tensió màxima del sistema |
Fins a 1500 V DC |
|
Corrent continu |
Fins a 30A per corda |
|
Classificació de protecció |
IP68 / NEMA 4X |
|
Compatibilitat de l'inversor |
SMA / Fronius / Sungrow / Growatt provat |
|
Connectors DC |
Stäubli MC4 / MC4-Evo 2 (preinstal·lat) |
|
Consum d'energia |
< 1.5W per unit |
Beneficis clau
Apagada tèrmica activa
El sensor intern activa l'apagada automàtica si la temperatura del recinte supera els 85 graus, evitant la fugida tèrmica localitzada.
Resiliència de senyalització de PLC
El filtratge de maquinari integrat mitiga la diafonia i elimina les molèsties a les teulades de-C&I a gran escala amb cadenes paral·leles, evitant errors de comunicació localitzats i temps d'inactivitat de cadenes associats.
Estat predeterminat de zero-volts
Dissenyat amb una configuració de maquinari-normalment oberta; qualsevol pèrdua de senyal de control o potència auxiliar obliga automàticament a un estat d'aturada segura immediata.
Baixa -pèrdua de conducció
La resistència de contacte intern es limita a<0.5mΩ, limiting maximum string power loss to ≤0.02%.
Control de commutació de microprocessador
Temps de resposta inferior a 10 ms des de la recepció del senyal fins a la separació de contactes a plena càrrega, apagant arcs de corrent continu per protegir els actius físics del terrat.
Arquitectura de relés de tancament magnètic
Utilitza relés bi-estables dissenyats per a una vida útil mecànica i elèctrica que coincideix amb les garanties estàndard dels mòduls fotovoltaics de 25 anys.
Escenaris d'aplicació
Teulades comercials i industrials (C&I):Instal·lat directament sota els marcs de matriu per complir amb els codis d'incendis locals i els mandats d'apagada ràpida de NEC.
Entorns durs (flotant i agricultura):Protecció d'entrada amb classificació IP68-i tancaments resistents a la corrosió, que redueixen les despeses generals de manteniment en instal·lacions costaneres, solars flotants i agrícoles.
Actualitzacions d'actius i serveis d'utilitat:Compatible amb sistemes antics de 1000 V DC i moderns de 1500 V DC, eliminant la despesa de capital de substituir inversors heretats funcionals durant les actualitzacions del codi de seguretat.
Capacitats de fabricació
Tarifes d'aprovació OQC automatitzada:La fàbrica utilitza una inspecció òptica (AOI) 100% automatitzada i proves de funció de càrrega completa-, aconseguint una taxa de superació del control de qualitat de sortida superior o igual al 99,98%.
Capacitat i MOQ:Capacitat de fabricació anual d'1,1 milions d'unitats en 4 línies SMT automatitzades amb certificació ISO 9001/14001/45001. MOQ comercial comença a les 200 unitats.
Condicions de pagament:Condicions estàndard amb un dipòsit del 30% amb un saldo del 70% a pagar contra el coneixement de càrrega (opcions L/C i T/T disponibles, subjectes a l'aprovació del crèdit).
Aprovisionament de components i OEM:Etiquetat privat, longituds de cable personalitzades i configuracions de suports disponibles per a comandes superiors a 5.000 unitats. Els semiconductors provenen de STMicroelectronics, Infineon i Texas Instruments.
15 anys de garantia del producte:Amb el suport d'estructures internacionals de reassegurança per garantir la substitució de components al llarg del cicle de vida del projecte de 15 anys.
Logística i embalatge
Embalatge certificat ISTA-3A:Les unitats s'embalen individualment en bosses-segellades anti-estàtiques i s'envien en caixes mestres d'exportació de doble-paret.
Especificacions de paletització:Palets euro-estandarditzats de 1200 mm x 800 mm o palets nord-americans de 48" x 40", apilats com a màxim 3 capes amb protectors de cantonada de plàstic i embolcall gruixut.
Temps de lliurament comercial:Enviament de -fàbrica en un termini de 14 dies per a l'inventari estàndard; lliurament del port global (FOB Xangai/Ningbo, DDP Rotterdam/LA) en un termini de 35-45 dies.
Codificació duana i SA:Classificat sota el codi HS 8536.50 (interruptors elèctrics per a tensions inferiors o iguals a 1000V/1500V) per a un despatx duaner simplificat.
Kits de documentació consolidada:Cada enviament inclou llistes d'embalatge, certificats d'origen i fulls de seguiment de la serialització de components per garantir una cadena de custòdia clara.
Conformitat i certificacions
NEC 2020/2023 Article 690.12 Compliment:Descarrega els conductors controlats de manera segura a menys de 30 volts en 30 segons d'iniciació dins del límit de la matriu d'1 peu.
Certificació UL 1741 i CSA C22.2:Intertek/TÜV SÜD està catalogat pel compliment de seguretat pel que fa als nodes adreçables de recursos energètics distribuïts.
Autenticació del protocol SunSpec:Totalment compatible amb els estàndards de comunicació de SunSpec PLC, cosa que garanteix la interoperabilitat plug-and-play amb inversors comercials multi-plug-and-play.
IEC 60947-3 Estàndards de commutació de baixa tensió:Classificat per a la seguretat operativa i el rendiment d'aïllament sota càrregues tèrmiques de CC contínues.
Marcatge CE i UKCA:Certificat per al desplegament immediat als actius solars comercials de la Unió Europea i del Regne Unit.
Informes de proves de tercers-:Fulls de proves TÜV i UL complets disponibles per descarregar per racionalitzar els permisos comercials locals.
PMF
P: Es pot adaptar als sistemes de 1000 V existents sense substituir l'inversor?
A: Sí. Admet sistemes de 1000 V i 1500 V de CC i s'ha provat amb inversors SMA, Fronius, Sungrow i Growatt, fent que les actualitzacions heretades siguin rendibles-.
P: Què passa si es perd el senyal del PLC o s'apaga l'alimentació?
R: La unitat passa per defecte a un estat normalment-obert (segur), és a dir, s'apaga automàticament sense cap comanda activa. No hi ha cap escenari en què una fallada del senyal deixi la tensió de CC viva a la cadena.
P: Es pot adaptar aquest sistema al nostre sistema heretat de 1000 V?
A: Sí. El dispositiu admet sistemes de corrent continu de 1000 V i 1500 V, de manera que podeu actualitzar el compliment del codi sense substituir inversors funcionals ni tornar a cablejar la vostra matriu.
P: S'ha implementat aquest RSD en projectes comercials reals?
A: Sí. Les unitats s'instal·len als terrats de C&I a Europa, el sud-est asiàtic i Amèrica del Nord. La documentació del projecte de referència està disponible a petició a NDA.
P: Quina és la-pèrdua de potència mundial real per cadena?
R: La resistència de contacte és inferior a 0,5 mΩ, limitant la pèrdua d'energia a Menys o igual al 0,02% per cadena - insignificant durant un cicle de vida del projecte de 25 anys.
P: Amb quina rapidesa es poden organitzar mostres per a l'avaluació?
R: Les mostres d'enginyeria (5-10 unitats) s'envien en un termini de 7 dies amb informes de proves complets inclosos. Poseu-vos en contacte amb nosaltres amb el vostre model d'inversor i la configuració de la cadena per obtenir un-kit de mostra prèviament emparejat.
P: Hi ha assistència per a la instal·lació disponible per als-compradors per primera vegada?
A: Sí. Oferim diagrames de cablejat, especificacions de parell i una llista de verificació de posada en marxa. Els tutorials de vídeo i el suport tècnic remot estan disponibles per a comandes de més de 500 unitats.
P: Quina documentació s'inclou per a l'autorització local?
R: Cada enviament inclou informes de proves TÜV i UL, certificats d'origen i fulls de serialització de components - suficients per a la presentació de permisos de l'article 690.12 de NEC 2023 a la majoria de jurisdiccions.
P: Quin és el procés de reclamació de la garantia si una unitat falla al camp?
R: Envieu un número de sèrie i un informe de fallada; les unitats de recanvi s'envien en un termini de 5 dies laborables. La garantia de 15 anys està avalada per una reassegurança internacional, no només pel compromís del fabricant.
P: Quina és la vostra taxa de defectes i com es controla la qualitat?
R: Totes les unitats superen la inspecció òptica AOI del 100% i les proves de funció de càrrega completa- abans de l'enviament, amb una taxa de superació de qualitat de sortida superior o igual al 99,98% a les línies de producció amb certificació ISO 9001.
